레이어드 아키텍처(Layered architecture)

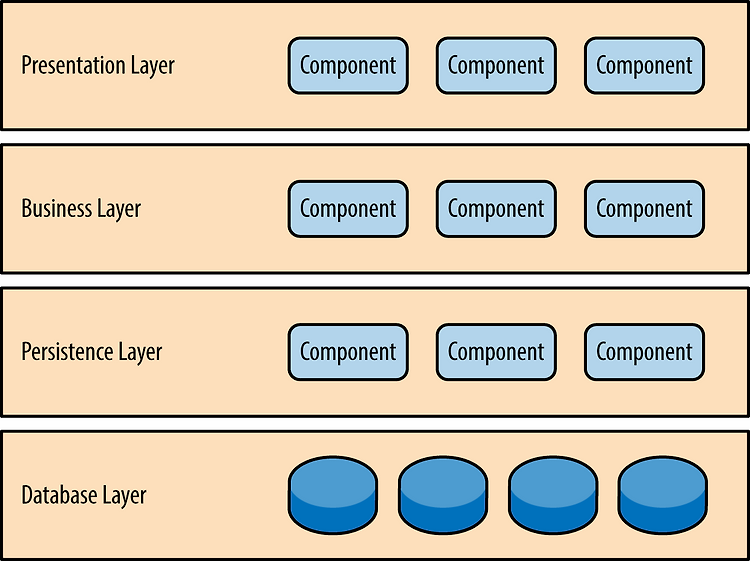

계층 구조

계층화된 아키텍처(layered architecture) 또는 n-tier 아키텍처 패턴 이라고도 하며

소규모 응용 프로그램인 경우엔 3개의 계층만 있을 수 있고, 반면 대규모인 경우 5개 이상의 계층이 포함될 수 있다



대부분의 Java EE 애플리케이션에 대한 표준으로 알려져 있다





패턴

계층 내 구성 요소는 수평관계이며 각 계층에는 애플리케이션 내에서 역할과 책임을 담당하고 있다

1. Presentation Layer
   • 모든 사용자 인터페이스와 브라우저 통신 로직을 처리하는 계층
   • 사용자 데이터를 어떻게 얻어야 하는지 알 필요가 없음
   • 특정 형식으로 화면에 해당 정보를 표시하기만 하면 되는 계층
   • View, Controller
2. Business Layer
   • 요청(request)과 관련된 특정 비즈니스 규칙을 실행하는 계층
   • 데이터 형식, 데이터 출처를 알 필요가 없음
   • 받아온 데이터에 비즈니스 로직(계산, 집계 등등)을 수행하고 Presentation Layer에 전달하기만 하면 되는 계층
   • Service
3. Persistence Layer
   • 데이터 및 파일을 가져오고 다루는 것이 주 목적인 계층
   • ORM, DAO, Entity, Repository
4. Database Layer
   • MySQL, MariaDB, MongoDB, OracleDB 등 데이터베이스가 위치한 계층



각자 layer간에는 dto나 dao와 같은 java beans로 데이터를 전달한다

---



💡 Layered Architecture의 가장 중요한 점은 구성 요소간의 ‘관심사 분리(seperation of concerns’이다

> 관심사 분리의 중요성



Presentation Layer가 Buisness Layer에 있는 로직을 처리하지 않는다는 것이다

구성요소의 범위를 제한시켜 해당 계층의 로직만 처리하게 하면 계층 간 의존성이나 종속성을 감소시킬 수 있다

특정 계층 내 구성요소는 해당 계층과 관련된 로직만 처리한다





주요 개념

아키텍쳐의 각 계층은 기본적으로 격리되어있다

요청이 다음으로 이동할 때 2계층, 3계층을 한번에 건너뛰는 것이 아니라 바로 아래 다음 계층을 먼저 통과해야한다



계층 격리 개념은 아키텍처의 한 계층에서 이루어진 변경사항이 다른 계층에 영향을 미치지 않는 것이다

격리 개념이 없다면 구성 요소간 종속성이 매우 많아지기 때문에 이러한 유형의 아키텍처 변경 시 비용이 더 증가하게 된다

앞서말한 관심사 분리의 중요성의 이유다





하지만 계층 격리 구조는 아키텍처 내 변경 사항의 영향을 최소화하는데 도움이 되지만 특정 계층은 열려(개방)있어야 하는 경우가 있다



앞서 말한 것처럼 만약 비즈니스 계층과 지속성 계층 안에 새로운 계층을 만든다고 해도 문제 될 것이없다

서비스 계층을 개방시켜 놓는다면 서비스 계층이 필요하지 않은 로직일 경우 비즈니스 계층에서 바로 지속성 계층으로 넘어갈 수 있기 때문이다

서비스 계층은 결국 비즈니스 계층 다음에 놓여있기 때문에 서로 간 종속성 문제를 걱정할 필요도 없게 되는 셈이다



개방 및 격리 계층의 개념을 적용한다면 여러 설계자 및 개발자가 알 수 있게 어떤 계층이 열려있고 닫혀있는지를 문서화하거나 주석을 달아 보기 쉽게 만들도록 하자





동작 구조

검은색 화살표는 요청에 의한 패턴, 빨간색 화살표는 요청에 따른 응답 패턴이다



1. presentation 계층은 고객의 요청을 받아 정보를 표시한다

특정 개인에 대한 정보 요청을 수신하면 해당 요청을 delegate(대리자) 모듈로 전달한다

delegate 모듈은 business 계층에서 해당 요청을 처리할 수 있는 모듈과 모듈에 접근하는 방법및 데이터를 파악하는 역할을 한다



2. business 계층의 customer object는 고객 정보 가져오기 등의 요청에 필요한 모든 정보를 집계하는 역할을 한다



3. persistence 계층의 customer DAO모듈은 고객 데이터를, order DAO는 주문 정보를 가져온다



4. 해당 모듈들이 차례대로 SQL문을 실행하여 데이터를 검색하고 business 계층의 customer object에 다시 전달한다



5. customer object가 데이터를 수신하면 데이터를 처리하여 delegate에 보내고

delegate는 다시 화면으로 전달해 사용자에게 표시한다







싱크홀 안티 패턴

들어온 요청이 각 계층 내에서 수행되는 논리가 거의 없거나 전혀 없는 상태로 여러 계층을 통과하는 흐름을 말한다



모든 계층화된 아키텍처에는 싱크홀 안티 패턴에 해당하는 상황이 어느정도는 존재한다

다만 핵심은 이 패턴범위에 속하는 요청의 비율을 분석하는 것이다



80-20 규칙을 적용하여

일반적으로 요청의 20%는 단순 통과처리, 80%는 요청과 관련된 비즈니스 로직을 포함하게 한다



만약 이 비율이 역전된다면?



대부분의 요청이 단순 통과 처리로 되는 것으로

계층 격리가 부족하기 때문에 변경 사항을 제어하기가 더 어렵다는 점을 고려하여
아키텍처 계층의 일부를 개방하는 것을 고려할 수 있다







패턴 분석

Overall agility(전체적인 유연성) : 낮다

• 끊임없이 변화하는 환경에 신속하게 대응할 수 있는 능력
• 대부분의 구현에서 모놀리식 특성과 아키텍처 패턴에서 발견되는 구성요소의 긴밀한 결합으로 인해 번거롭고 시간이 많이 걸린다
• 위와 같은 이유로 변경 시 다른 계층에 일어나는 부수효과(side effect)를 생각해야한다



Ease of deployment(배포 용이성) : 낮다

• 패턴 구현방법에 따라 배포가 문제가 될 수 있다(특히 규모가 큰 애플리케이션)
• Overall Agility의 문제점처럼 구성 요소에 대한 사소한 변경으로 인해 전체 애플리케이션을 재배포 해야만 하기 때문



Testability(테스트 가능성) : 높다

• 구성 요소가 아키텍처의 특정 계층에 속하기 때문에
  다른 계층을 mock 또는 stub으로 만들어 단위 테스트를 할 수 있으므로 비교적 쉽게 테스트가 가능하다



Performance(성능) : 낮다

• 비즈니스 요청을 수행하기 위해 여러 계층을 거쳐야 하는 비효율성 때문에 고성능 애플리케이션엔 적합하지 않다



Scalability(확장성) : 낮다

• 계층을 별도의 물리적 배포로 분할하거나 전체 애플리케이션을 여러 노드로 복제하여 계층화된 아키텍처를 확장할 수 있지만 너무 광범위하여 확장 시 비용이 많이든다



Ease of development(개발 용이성) : 높다

• 이 패턴이 잘 알려져 있고 구현하기에 지나치게 복잡하지 않다
• 대부분이 기술 세트를 계층(화면, 비즈니스, db) 별로 분리하여 개발한다







•
